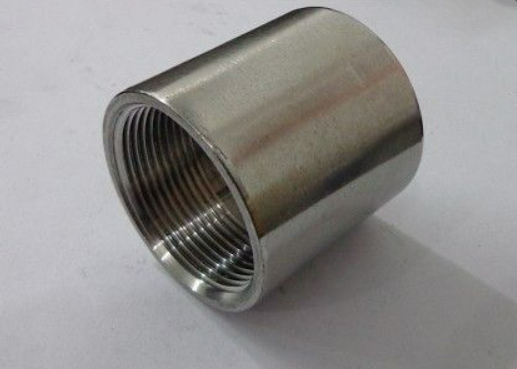

螺紋接口主要分內螺紋和外螺紋。以往的螺紋密封需要手?jǐn)Q堵頭、涂密封膠、纏繞生料帶等一系列步驟，工序極其繁瑣，密封效果不理想，工作效率低。
內螺紋接口
FasTest快速密封接頭的內螺紋密封通過手柄杠桿/拇指閥按壓/自動驅動等方式，擠壓前端O型密封圈進行端面瞬時密封，完美替代了傳統的封堵方式，省時省力，極大提高了工作效率。
FasTest的內螺紋密封系列有FI、ZGN（ZGNL、ZGNP）、FN（FNL、FNV、FNP）、MIT。根據不同的螺紋連接類型、密封壓力、密封范圍和驅動方式，選擇合適的型號。本文將為大家介紹一下內螺紋的密封選型方法。
步驟一：確定螺紋規格型號

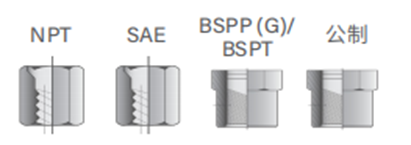

螺紋規格多種多樣，本文主要以常用的英制BSPP(G)/BSPT螺紋、美制NPT螺紋、SAE螺紋，以及公制螺紋為示例。
FI系列連接螺紋類型：
NPT、BSPP(G)/BSPT、公制、SAE
ZGN系列連接螺紋類型：
NPT、BSPP(G)/BSPT、公制、SAE
FN系列連接螺紋類型：
NPT、BSPP(G)/BSPT、公制、SAE
MIT系列連接螺紋類型：
NPT、BSPP(G)/BSPT、公制、SAE
步驟二：確定密封壓力
每個連接器的密封壓力不一，需確保產品的密封壓力在連接器的密封壓力范圍以內。
FI：真空至8.3 bar / 120 psi
ZGNL：真空至8.3 bar / 120 psi
ZGNP：真空至20.7 bar / 300 psi
FN：真空至345 bar / 5000 psi
MIT：真空至689 bar / 10000 psi
步驟三：確定密封范圍
FI密封范圍：
公制：M10至M60
BSPP (G)、BSPT、NPT：1/8至 2*1/2
SAE：7/16–20至2*1/2–12
ZGN密封范圍：
公制：M10至M20
BSPP (G)、BSPT、NPT：1/8至1/2
SAE：3/8–24至3/4–16
FN密封范圍：
公制：M10至M22
BSPP (G)、BSPT、 NPT：1/8至3/4
MIT密封范圍：
公制：M10至M22
BSPP (G)、BSPT、NPT：1/8至1
NPT：1/8至4
步驟四：確定驅動方式
FI、ZGNP、FNP：用于自動化和半自動化生產過程中的氣動密封連接工具。
ZGNL、FNL: 杠桿驅動、
FNV:拇指閥按壓驅動
MIT: 手動扭轉，無需生料帶和密封膠等
步驟五：非標/定制方案
實際測試過程中可能會出現螺紋密封的空間預留尺寸不足而造成干涉、測試產品可插入深度不足的特殊情況，在選型的時候需要特別注意。
